YouSiP-AP是基于ARM Cortex A系列核架構的處理器SoC平臺原型，已經在中芯國際40納米和28納米工藝上流片驗證成功，擁有眾多客戶采用該SoC平臺成功開發產品的實際案例。該平臺原型可以為客戶提供完整的開發工具，包括ISP/ICP工具、開發板、參考代碼、程序和外圍IP，幫助客戶縮短SoC產品的上市時間，提高一次流片成功率，贏得在工業控制、家電應用、安防、玩具和移動終端等市場中的新興機會。

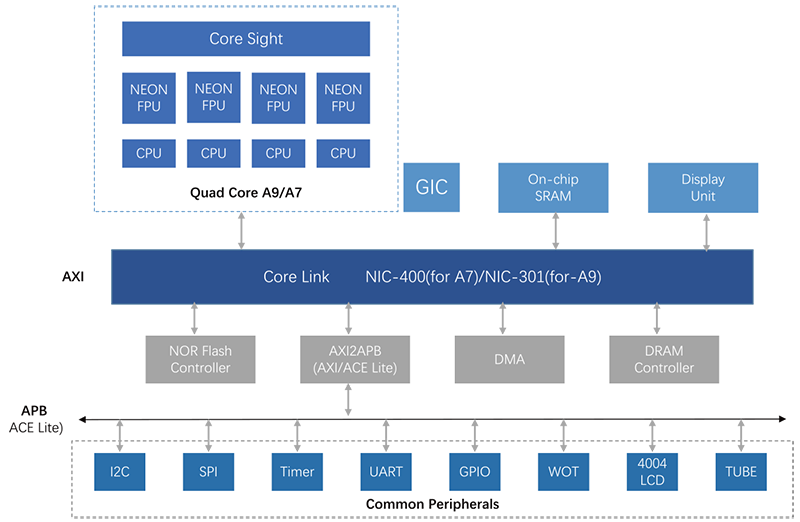

Cortex-A9/A7/A5處理器通過擴展所需的峰值性能點和可伸縮性，提供所需的電力效率和硅成本，同時保持完全的軟件兼容性，提供了設計靈活性。

Cortex-A9處理器可作為1-4核多核處理器，具有緩存一致性、集成外圍設備和高級總線接口選項的額外優勢。燦芯的雙核硬宏在中芯國際40LL實現，可在25℃，TT下達到1.3GHz。該宏提供了一個低風險、加速的路徑，為各種高性能市場提供低功耗解決方案。

Cortex-A7處理器在功耗和面積上與超節能的Cortex-A5處理器相似，但性能比前者高出15~20%。高級特性包括大型物理地址擴展(LPAE)、硬件虛擬化支持和AMBA4 ACE (AMBA Coherency Extension)。對于想要將最新的低成本智能手機和平板電腦應用程序作為獨立處理器的客戶來說，這款小而高效的CPU是理想的。

Cortex-A5處理器是最小的,最低功率多核處理器能夠提供互聯網盡可能廣泛的設備:超低價手機,功能手機和智能移動設備,普遍的低功耗嵌入式解決方案的性能和豐富的UI需求高,消費者和工業設備。Cortex-A5處理器與Cortex-A9完全兼容，功率和面積僅為Cortex-A9的1/3，使燦芯的客戶能夠立即訪問包括Android、Adobe Flash、Java平臺標準版(Java SE)、JavaFX、Linux、Microsoft Windows Embedded、Symbian和Ubuntu在內的成熟的開發人員和軟件生態系統。



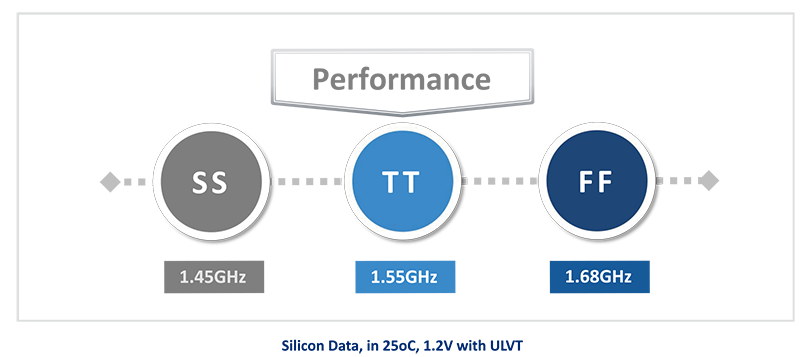

YouSiP-AP 40納米高性能 CPU核

● 基于高精度中芯國際40納米低功耗模型，流片性能與仿真一致

● 漏電電流小于 40mA@1.2V TT wafer in 25oC

● 已完成多種類型的FPGA系統驗證，可供客戶參考

● 客戶早期軟件和功能開發可以在這些FPGA驗證系統上實現

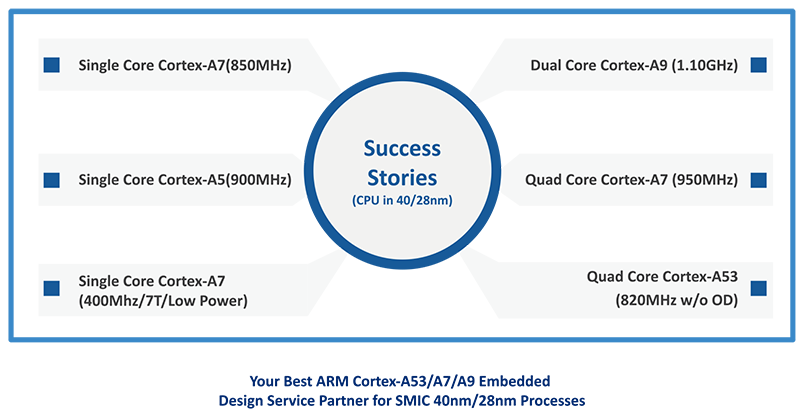

燦芯半導體YouSiP-AP的成功案例

● 燦芯半導體已完成超過20個ARM Cortex

● 通過強大的技術能力，可以使SoC項目從應用的視角啟動
